Đầu nối SCSI HD 50 pin là gì?
Đầu nối SCSI 50 chân mật độ cao-(Đầu nối SCSI 50 chân mật độ cao) là giải pháp kết nối nhỏ gọn được thiết kế đặc biệt cho Giao diện hệ thống máy tính nhỏ (SCSI).Đầu nối SCSI 50 chân 1,27mmchốt có hai phần, 25 chốt mạ vàng-nằm ở mỗi bên, được sử dụng rộng rãi trong dịch vụ lưu trữ dữ liệu và bảng điều khiển công nghiệp.
I. Định nghĩa kỹ thuật và đặc tính vật lý của đầu nối SCSI 50 chân
Pin Sân:Đầu nối ngoài SCSI 1,27mm (Nửa bước) tiêu chuẩn, tiết kiệm 50% không gian so với đầu nối ngoài đầy đủ (2,54mm).
Sắp xếp pin:Hai hàng có 25 chân mỗi bên, áp dụng thiết kế che chắn vỏ kim loại loại D. Còn có tên là chân HPDB50, chân HD50, chân Micro DB50, chân MD 50, chân SCSI D-sub 50, v.v.
Khả năng chuyên chở hiện tại:Thông thường là 0,5-3A, thích hợp cho việc truyền tín hiệu công suất thấp.
Vỏ bọc:Hợp kim kẽm hoặc thép đóng hộp-đúc khuôn, mang lại hiệu quả che chắn EMI ở mức 40-60dB.
Liên hệ:Được mạ vàng-, hỗ trợ các phương pháp chấm dứt như IDC, hàn, DIP, Kẹp PCB và Công nghệ gắn bề mặt (SMT), tương thích với cáp SCSI 28-30AWG 50 chiều.
Cơ chế khóa:Khóa vít hoặc chốt lò xo, đảm bảo kết nối ổn định trong môi trường rung động.

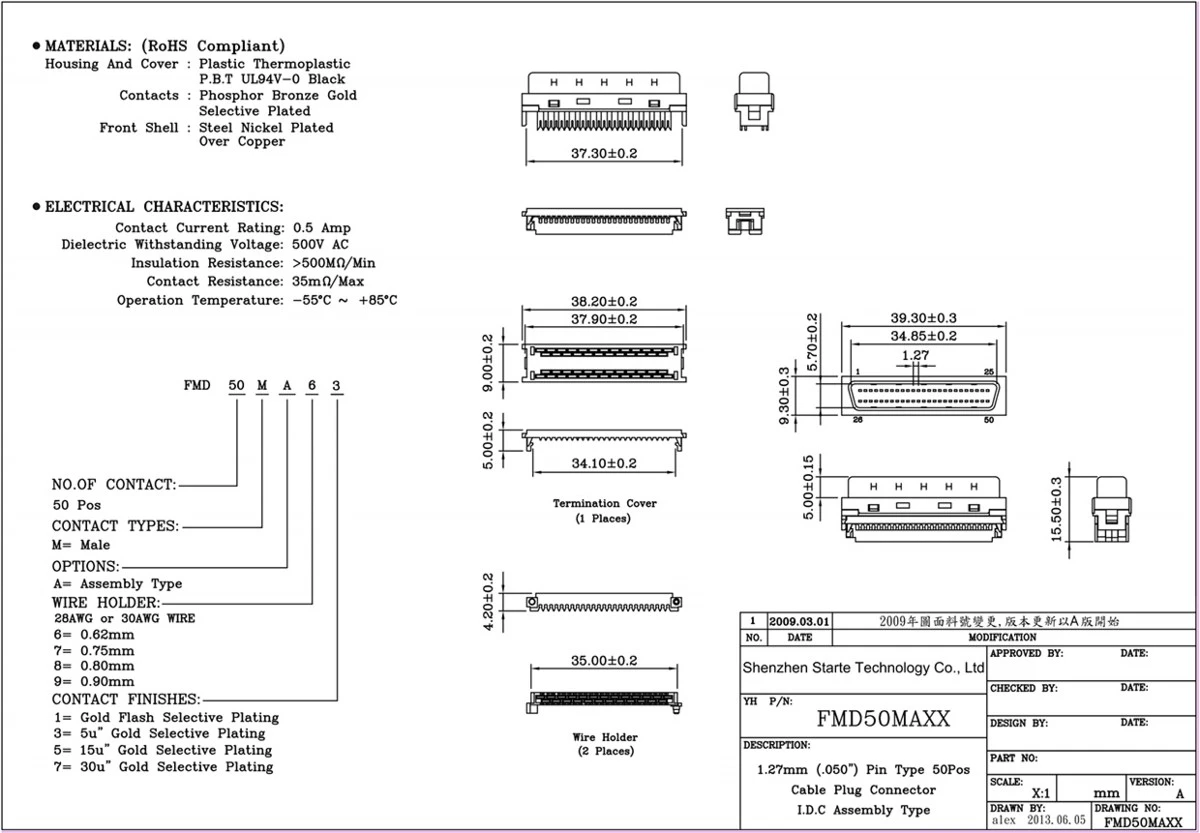

Đây làBản vẽ đầu nối nam SCSI Micro DB 50 chân, hiển thị sơ đồ chân của đầu nối SCSI 50 chân,Đầu nối nam chân SCSI-2 50kết cấu.
II. Đặc tính truyền tín hiệu của đầu nối SCSI D{1}}sub 50 chân
Thiết kế tín hiệu vi sai:
Sử dụng 25 cặp dây xoắn-để truyền dữ liệu và tích hợp công nghệ tín hiệu vi sai, giảm nhiễu xuyên âm và EMI. Trở kháng vi sai điển hình là 100Ω, hỗ trợ tần số tín hiệu 10-20 MHz, tốc độ truyền tương ứng lên tới 10-20MB/s (Fast SCSI).
Khả năng tương thích giao thức
Tiêu chuẩn SCSI-2:Hỗ trợ truyền dữ liệu song song 8 bit với tốc độ tối đa 10MB/s; khi nâng cấp lên Fast SCSI, tốc độ tăng gấp đôi lên 20MB/s.
Khả năng tương thích ngược:Kết nối với các thiết bị SCSI-1 thông qua bộ chuyển đổi (ví dụ: HPDB50 đến Centronics 50).
III.Kịch bản ứng dụng điển hình

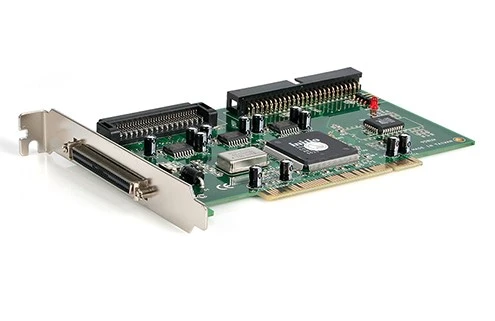

Thiết bị lưu trữ

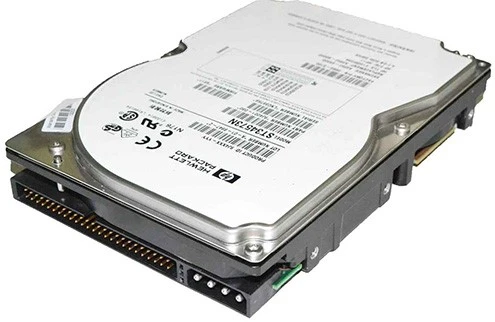

Ổ cứng / Ổ đĩa quang SCSI:Chẳng hạn như máy tính Macintosh đời đầu và máy trạm Sun, hỗ trợ kết nối chuỗi-chuỗi cho tối đa 7 thiết bị.
Ổ đĩa băng/Mảng RAID:Kết nối mật độ-cao cho phép truyền dữ liệu đồng bộ trên nhiều thiết bị, chẳng hạn như ổ đĩa Lomega Zip.

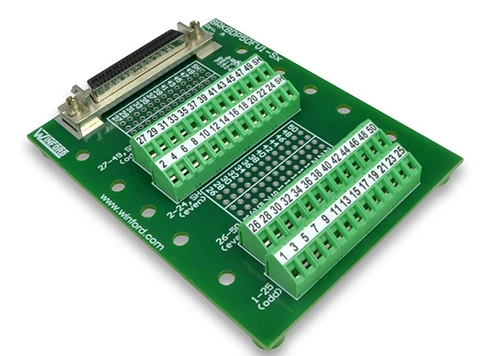

Công nghiệp & Thiết bị đo đạc
Thẻ thu thập dữ liệu (DAQ):Tích hợp các kênh tín hiệu analog/kỹ thuật số trong không gian hạn chế, chẳng hạn như các sản phẩm của National Instruments.
Mô-đun điều khiển công nghiệp:Được sử dụng để tương tác tín hiệu mật độ cao- giữa PLC và cảm biến.
Thiết bị chuyên nghiệp
Hệ thống hình ảnh y tế:Để truyền dữ liệu máy dò trong các thiết bị như máy quét CT, vốn yêu cầu cả tốc độ cao và khả năng chống nhiễu.
Thiết bị kiểm tra:Đầu vào và đầu ra tín hiệu đa kênh-cho các thiết bị như máy hiện sóng và máy phân tích logic
IV. So sánh với các giao diện SCSI khác
|
Thông số |
|

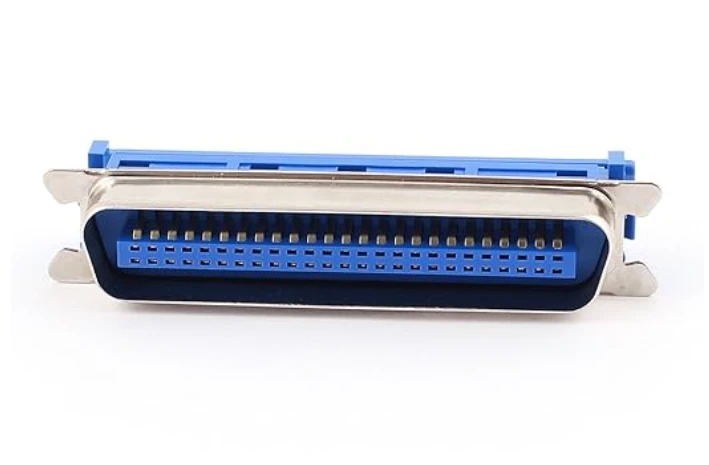

 Đầu nối nam Centroncis 50 chân |

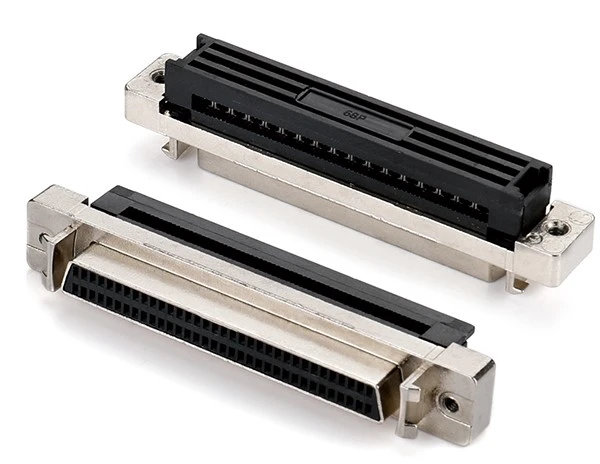

 Đầu nối cái HD 68 chân |
|
Hình ảnh Pin |
1,27mm (Nửa sân) |
2,54mm (Toàn bộ sân) |
1,27mm (Nửa sân) |
|
Tốc độ truyền dữ liệu |
10-20MB/s(SCSI nhanh) |
5 MB/giây(SCSI-1) |
40-80 MB/giây (Siêu rộng 2) |
|
Loại tín hiệu |
Một-kết thúc/Vi sai (Vi sai SCSI-2) |
Đơn-đã kết thúc |
Vi sai (LVD) |
|
Số lượng thiết bị |
7 đơn vị (bus 8 bit) |
7 đơn vị |
15 đơn vị (bus 16 bit) |
|
Ứng dụng điển hình |
Bộ lưu trữ nhỏ gọn, bộ điều khiển công nghiệp |
Các thiết bị tốc độ thấp-ban đầu |
Bộ lưu trữ, máy chủ cấp doanh nghiệp- |
V. Các loại đầu nối SCSI chân HD50 phổ biến:
Theo chức năng kết nối của đầu nối, chúng tôi phân loạiĐầu nối chân HD50vào dây-đến -đầu nối dây và dây-đến-đầu nối bảng mạch.

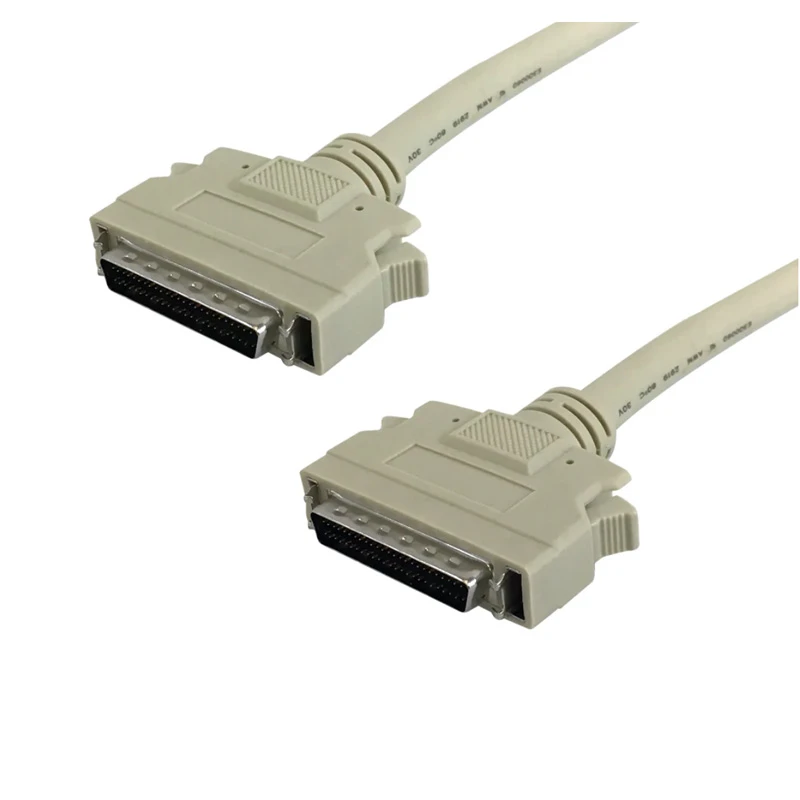

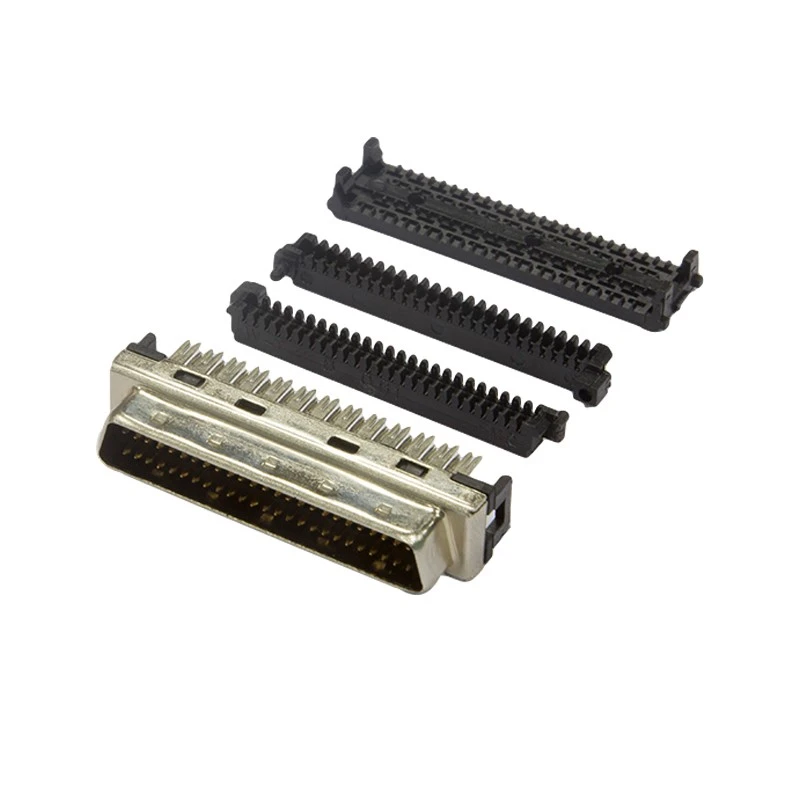

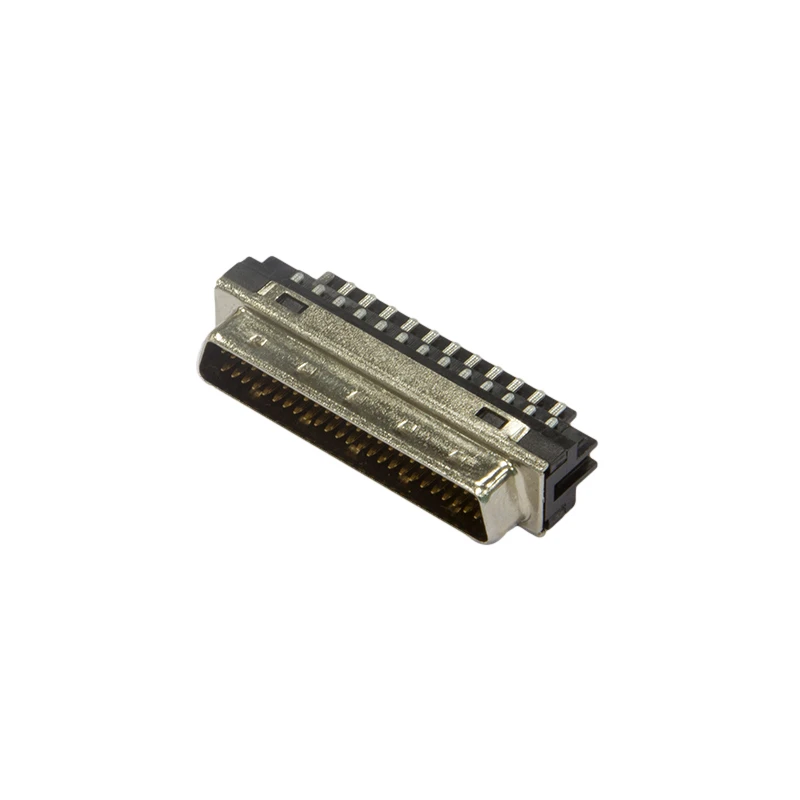

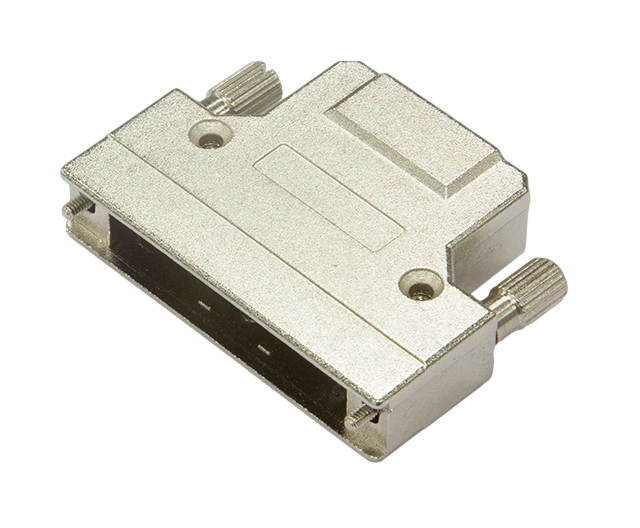

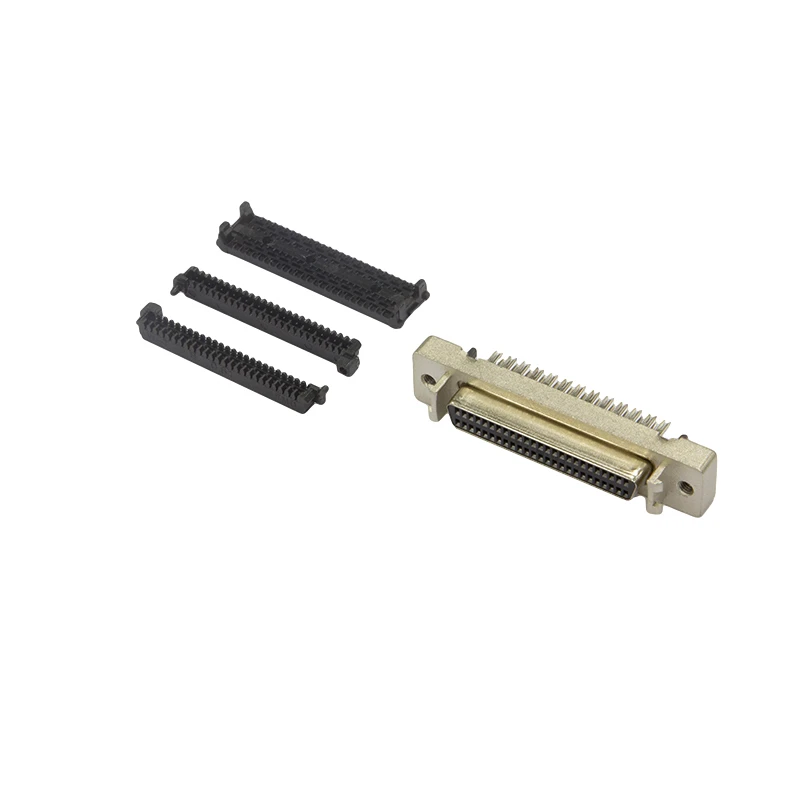

Thường nối dây-với-đầu nối SCSI 50 chân:

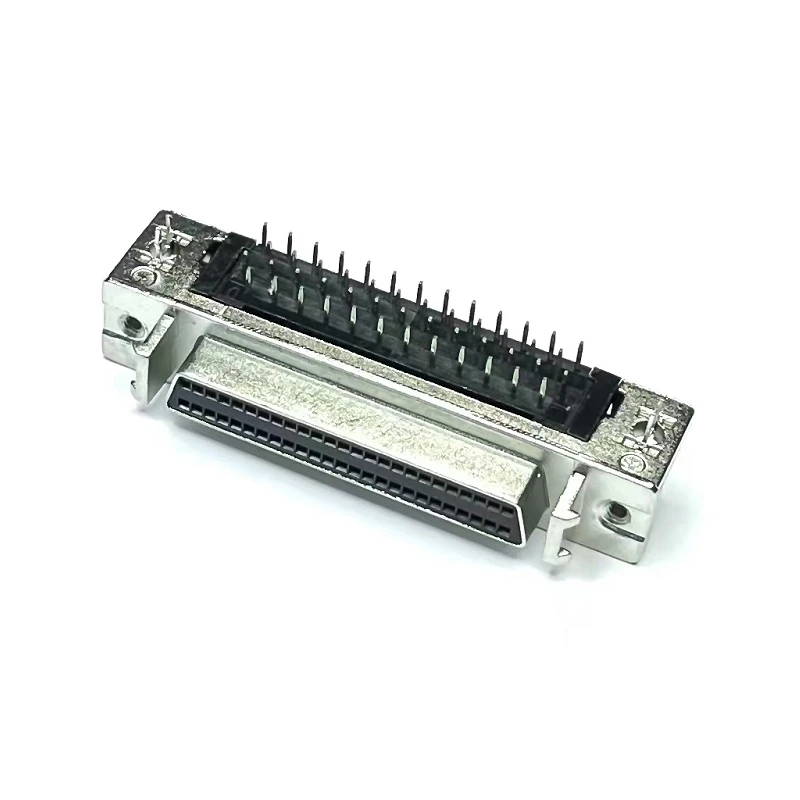

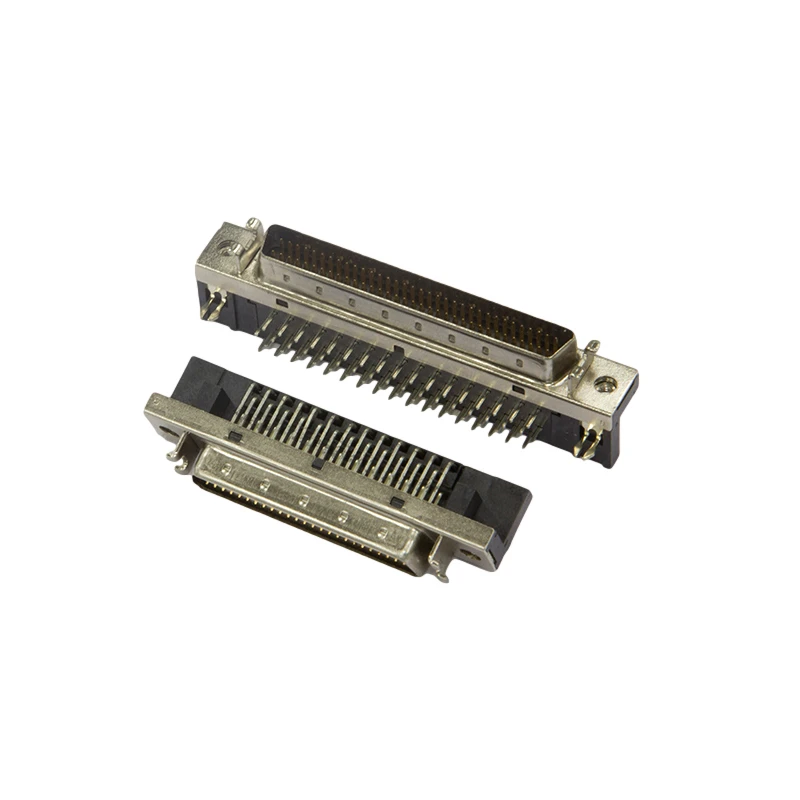

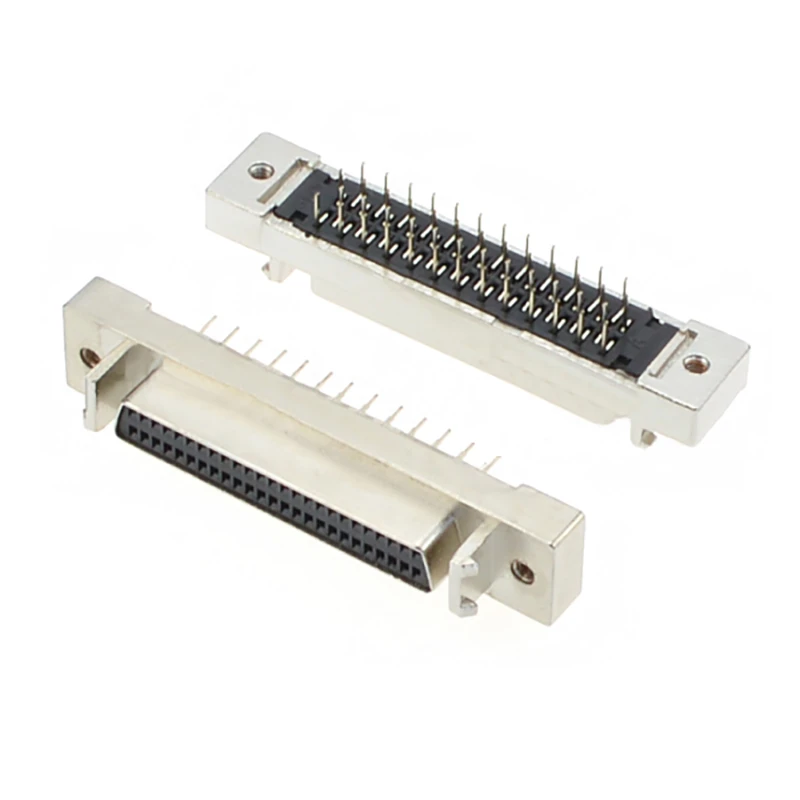

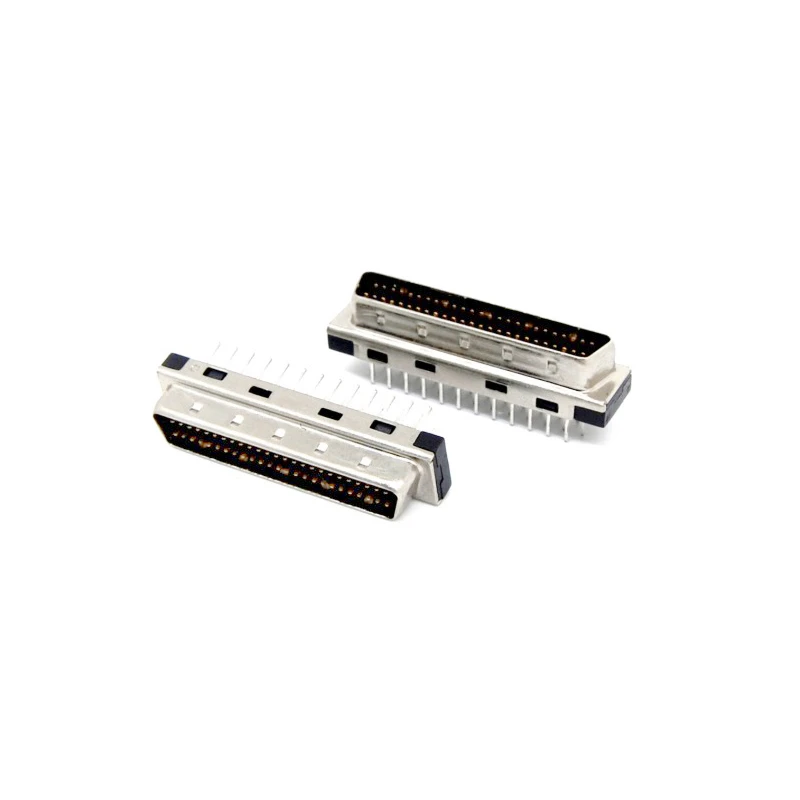

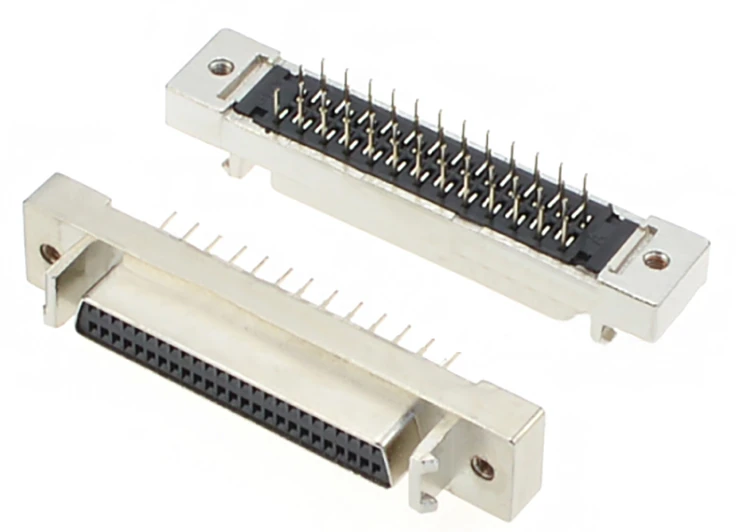

Thường nối dây-vào-bảng mạch với đầu nối SCSI 50 chân:
Starte là nhà sản xuất đầu nối SCSI HD 50 chân chuyên nghiệp ở Thâm Quyến, Trung Quốc., Starte cung cấp dòng hoàn chỉnh gồm Đầu nối SCSI DB 50 chân 1,27mm, nó có thể phù hợp và thay thế hầu hết Đầu nối SCSI thương hiệu chính, chẳng hạn như Honda, TE, 3M, Molex, Hirose. Chẳng hạn như đầu nối nam 50 chân loại HD loại IDC là sự thay thế cho đầu nối 50 chân phụ TE 5749111-4 1.27mm IDC D{8}}, khớp với Đầu nối gắn bo mạch hình TE 5787082-5 0.50 Series 50 Vị trí D-. Starte cũng chế tạo vỏ sau liên quan cho đầu nối cáp nam scsi 50 chân, được khóa bằng chốt lò xo và vít.
Nếu bạn có bất kỳ nhu cầu nào về đầu nối SCSI 50 pin, vui lòng liên hệ với chúng tôi.
