Đầu nối VHDCI SCSI
Đầu nối VHDCIlà đầu nối SCSI mật độ cao, thuộc SCSI-5 Connector, là tên viết tắt của "Kết nối cáp mật độ rất cao". Được thiết kế chủ yếu để cung cấp khả năng truyền dữ liệu tốc độ cao và kết nối tín hiệu ổn định giữa Thiết bị SCSI và máy tính. Chúng ta thường nói về đầu nối VHDCI là Đầu nối VHDCI 68 chân nhọn, phù hợp với nhiều thiết bị điện tử khác nhau như card đồ họa, kênh SCSI, v.v., cung cấp băng thông 640MB mỗi giây, đảm bảo truyền dữ liệu hiệu quả.
Các tính năng chính của đầu nối VHDCI bao gồm thiết kế ngăn xếp mật độ cao, mang lại khả năng truyền tín hiệu ổn định và truyền dữ liệu tốc độ cao. Cấu trúc của nó bao gồm giao diện tiếp xúc, lớp phủ tiếp xúc, bộ phận đàn hồi tiếp xúc và thân nhựa đầu nối, giúp thực hiện kết nối và truyền tín hiệu giữa dây, cáp, bảng mạch in và linh kiện điện tử. Đầu nối VHDCI còn có đặc tính chịu nhiệt độ cao và chống ăn mòn, đảm bảo hoạt động ổn định trong nhiều môi trường ứng dụng khác nhau.
Đầu nối VHDCI được sử dụng rộng rãi trong các tình huống yêu cầu truyền dữ liệu tốc độ cao và kết nối tín hiệu ổn định. Ví dụ: trong card đồ họa của máy tính, đầu nối VHDCI cung cấp băng thông và hỗ trợ cần thiết để đảm bảo xử lý đồ họa mượt mà và hiệu quả. Ngoài ra, các kênh SCSI còn sử dụng đầu nối VHDCI để đạt được tốc độ truyền dữ liệu cao.
Chúng ta thường nghĩ đầu nối VHDCI là đầu nối VHDCI 68 chân, tức làĐầu nối SCSI cao độ 0.80mm, khôngĐầu nối SCSI bước 1,27mmvà quen thuộc với kích thước đầu nối VHDCI 68 vị trí và Sơ đồ chân đầu nối VHDCI 68P. Đây là bản vẽ đầu nối VHDCI 68 Pin tiêu chuẩn.
Trên thực tế, ngoài Đầu nối VHDCI 68 chân, trên thị trường còn có rất nhiều loại đầu nối VHDCI, chúng ta có thể phân biệt chúng dễ dàng với các Chân đầu nối, kích thước bước đầu nối và chức năng của Đầu nối.
Từ Chân kết nối VHDCI, nó có một số loại
Đầu nối VHDCI 14 chân:Còn được gọi là đầu nối SDR 14 chân hoặc đầu nối HDR 14 Chân, thường được sử dụng trên các thiết bị Camera Công nghiệp.
Đầu nối VHDCI 26 chân:Cũng được đặt tên là đầu nối chân HDR 26 hoặc đầu nối chân SDR 26. Nó có đầu nối 26 chân SDR 26 chân 0.80mm, thường được sử dụng trên Máy ảnh công nghiệp. Một loại khác là đầu nối chân SDR 26 bước 1,0mm, thường bị kiện trên Thiết bị Cisco.
Đầu nối VHDCI 28 chân:Còn có tên là đầu nối HD-VI 28P 0.80mm pitch, thường được sử dụng trên Máy ảnh Huawei.
Đầu nối VHDCI 36 chân:Còn có tên là Connector HDR 36 pin, thường dùng trên các servo, Router.
Đầu nối VHDCI 50 chân:cũng được đặt tên là Đầu nối HDRA 50 chân, thường được sử dụng trên Notebook cá nhân và các thiết bị ngoại vi của chúng.
Đầu nối VHDCI 68 chân:Còn có tên là Đầu nối 68-Pin SCSI{1}}, thường được sử dụng trên cạc đồ họa và thiết bị lưu trữ SCSI.
Đầu nối VHDCI 100 chân:Cũng được đặt tên là Đầu nối chân HDRA 100, Thường được sử dụng trên mô-đun PMC một chiều rộng, Thẻ PCI.
Từ chức năng VHDCI Connector, nó có hai loại Connector

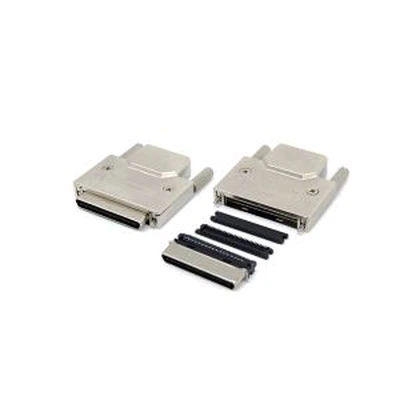

Đầu nối cáp VHDCI: Đầu nối I/O loại VHDCI này được sử dụng để lắp ráp cáp Ribbon VHDCI hoặc cáp liên kết camera công nghiệp Machine Vision, thường được nối bằng dây đồng xoắn được bảo vệ, sau đó kết nối Camera công nghiệp, Bảng mạch đầu cuối PCI Breakout và các Thiết bị SCSI khác. Đầu nối ribbon loại VHDCI này được khóa bằng vít, kẹp chốt không được hỗ trợ. Thông thường là đầu nối đực VHDCI 68 chân, không có đầu nối cái VHDCI để lắp ráp cáp. Bạn có thể chọn đầu nối nam loại VHDCI loại hàn hoặc đầu nối nam loại IDC theo yêu cầu của mình.

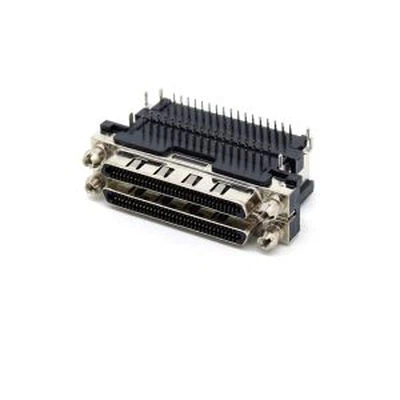

Đầu nối bo mạch VHDCI: Đầu nối PCB VHDCI này thường được sử dụng trên bo mạch thiết bị và Adaptor VHDCI, sau đó liên kết với cụm cáp VHDCI có liên quan để truyền dữ liệu. Tương thích với Bảng đột phá khối đầu cuối, điều khiển chuyển động tiên tiến, điều khiển tự động hóa và bảng servo. Nó có ba loại đầu nối: đầu nối VHDCI loại SMT, đầu nối VHDCI loại Clip và đầu nối VHDCI gắn ổ cắm.
Từ kích thước bước của Đầu nối VHDCI, nó có hai loại Đầu nối VHDCI
0.80mm Đầu nối dải băng VHDCI: Đây là kích thước đầu nối VHDCI điển hình, Nó có các loại Đầu nối VHDCI 14 chân, 26 chân, 28 chân, 36 chân, 50 chân 68 chân 100 chân. Đối với thiết kế mật độ cao, đầu nối VHDCI xếp chồng chiếm không gian nhỏ hơn so với Đầu nối SCSI thông thường, do đó, nó có đầu nối VHDCI xếp chồng kép. Đặc biệt là Connector VHDCI 26 pin hay còn gọi là Connector 26 pin SDR, được sử dụng rộng rãi trên Camera công nghiệp Machine Vision. Tương thích với Máy trạm, RAID, Camera thị giác máy, Máy chủ tệp, Thiết bị mạng.
1. Đầu nối VHDCI chiều cao 0mm: Đầu nối VHDCI loại này được sử dụng trên một số thiết bị đặc biệt, thông thường các Ghim là 26 pin, 27 Pin và 37 Pin. 1. Đầu nối0mm pitch VHDCI 26 pin còn được gọi là Đầu nối nối tiếp thông minh, được sử dụng trên các thiết bị Cisco. Đầu nối DH40-27S 1.{{10}}mm, đầu nối 27 chân và đầu nối DH40-37S 1,0 mm, 37 chân được sử dụng trên các thiết bị Hirose.
Ưu điểm của đầu nối VHDCI
Kích thước nhỏ: Đầu nối VHDCI có kích thước nhỏ hơn đầu nối chân SCSI 68 thông thường và có thể cung cấp nhiều tùy chọn kết nối hơn trong một không gian hạn chế. Ví dụ: một bảng chiều cao 3U có thể được lắp vào tổng cộng 4 đầu nối thành hai hàng. Đây là kích thước đầu nối VHDCI VS Kích thước đầu nối chân MDR 68.
Mật độ cao: So với Đầu nối chân SCSI68, đầu nối VHDCI cung cấp mật độ cao hơn và có thể cung cấp nhiều kênh hơn trong cùng một không gian.
Tiết kiệm chi phí: Chi phí đầu nối VHDCI tương đối thấp so với Đầu nối chân lớn có liên quan và giảm đáng kể chi phí chung của dự án. Ví dụ: ba VHDCI68 có thể thay thế một LFH200 làm giao diện của thẻ chuyển mạch ma trận, tiết kiệm ít nhất 40% chi phí.
Ứng dụng rộng rãi: Đầu nối VHDCI được sử dụng rộng rãi trong nhiều thiết bị khác nhau, chẳng hạn như mô-đun thu thập dữ liệu, cáp truyền thông nối tiếp, v.v.
Các ứng dụng chính của đầu nối VHDCI
Hệ thống tự động hóa công nghiệp
Trong các hệ thống điều khiển tự động hóa công nghiệp, đầu nối VHDCI có thể được sử dụng để kết nối các thiết bị chính như PLC (bộ điều khiển logic lập trình), bộ điều khiển servo, cảm biến, v.v. để đạt được tốc độ truyền dữ liệu và truyền tín hiệu điều khiển ổn định và tốc độ cao.
Trong hệ thống điều khiển rô-bốt, đầu nối VHDCI có thể hỗ trợ giao tiếp phức tạp giữa bộ điều khiển rô-bốt và bộ truyền động, đảm bảo rô-bốt có thể thực hiện chính xác nhiều hành động định trước khác nhau.
Thiết bị phần cứng máy tính
Máy chủ và trung tâm dữ liệu:Trong các máy chủ và trung tâm dữ liệu cao cấp, đầu nối VHDCI thường được sử dụng để kết nối các thiết bị lưu trữ, thiết bị mạng, card mở rộng..., cung cấp các kênh truyền dữ liệu mật độ cao đáp ứng nhu cầu xử lý dữ liệu lớn và truyền thông mạng tốc độ cao. .
Xử lý đồ họa:Trong các máy trạm đồ họa và máy tính chơi game hiệu năng cao, đầu nối VHDCI có thể được sử dụng để kết nối card đồ họa cao cấp và các thiết bị xử lý đồ họa khác nhằm truyền tải hình ảnh và video có độ phân giải cao một cách mượt mà.
Thiết bị kiểm tra và truyền dữ liệu
Thiết bị truyền dữ liệu:Trong các thiết bị yêu cầu truyền dữ liệu tốc độ cao, chẳng hạn như thẻ ghi video độ phân giải cao, thẻ giao diện âm thanh, v.v., đầu nối VHDCI có thể cung cấp các kênh truyền dữ liệu ổn định và đáng tin cậy.
Thiết bị kiểm tra và đo lường:Trong lĩnh vực thử nghiệm và đo lường, đầu nối VHDCI có thể được sử dụng để kết nối thẻ thu thập dữ liệu, máy hiện sóng và các thiết bị khác để đạt được khả năng thu và phân tích tín hiệu có độ chính xác cao.
Các ứng dụng cao cấp khác
Máy trạm và máy chủ cao cấp:Đầu nối VHDCI được sử dụng rộng rãi trong các máy trạm và máy chủ cao cấp, đặc biệt trong các tình huống yêu cầu giao diện mật độ cao và truyền dữ liệu tốc độ cao.
Hệ thống nhúng:Trong các hệ thống nhúng, đầu nối VHDCI có thể được sử dụng để kết nối các thiết bị ngoại vi và mô-đun mở rộng khác nhau nhằm cải thiện khả năng mở rộng và tính linh hoạt của hệ thống.
Giới thiệu về sản xuất đầu nối Starte VHDCI
Là nhà cung cấp đầu nối VHDCI hàng đầu tại Trung Quốc, Starte sở hữu đội ngũ R&D Đầu nối VHDCI chuyên nghiệp, có thể thiết kế và sản xuất các sản phẩm cao cấp để đáp ứng nhu cầu Đầu nối VHDCI tùy chỉnh của khách hàng. Đầu nối VHDCI của Starte có thể thay thế Đầu nối VHDCI của các thương hiệu quốc tế lớn, chẳng hạn như đầu nối VHDCI 3M, đầu nối NI VHDCI, Đầu nối Hirose VHDCI, đầu nối dòng Honda HDRA và Đầu nối SDR liên kết camera, Đầu nối dòng thông minh CISCO, v.v.
Tại sao chọn Starte?
Tùy chỉnh chuyên nghiệp
Đội ngũ nhân viên có tay nghề cao giao tiếp hiệu quả và nhanh chóng để đưa ra giải pháp tổng thể một cách nhanh chóng.
Thời gian thực hiện ngắn
Sản phẩm có sẵn sẽ được vận chuyển trong cùng ngày, các sản phẩm thông thường tùy chỉnh sẽ được vận chuyển trong vòng 3-7 ngày làm việc.
Không cần MOQ
Nhu cầu 1 chiếc cũng được hỗ trợ
Chi phí thấp và hiệu suất cao
Mua nguyên liệu thô từ các công ty nổi tiếng với số lượng lớn và sử dụng thiết bị có độ chính xác cao để xử lý.
Khách hàng của chúng tôi
Câu hỏi thường gặp về đầu nối VHDCI
Câu hỏi: Khoảng cách kết nối VHDCI là gì?
Câu hỏi: Kích thước của đầu nối VHDCI là gì?
Hỏi: Đầu nối VHDCI có thuộc đầu nối SCSI không?
Hỏi: Sự khác biệt giữa SCSI và VHDCI là gì?
Chào mừng bạn đến mua đầu nối vhdci 68 scsi chất lượng cao từ các nhà sản xuất và nhà cung cấp đầu nối vhdci 68 scsi chuyên nghiệp tại Trung Quốc tại đây. Đối với dịch vụ tùy chỉnh, liên hệ với nhà máy của chúng tôi.
